Hangzhou Ocean Industry Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev vlečnih verig iz varjenega-jekla-tipa na Kitajskem. Dobrodošli v veleprodajni prodaji trajnih industrijskih verig in delov za prenos moči, izdelanih na Kitajskem, tukaj iz naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.
Hangzhou Ocean Industry CO., Ltd. smo profesionalni proizvajalec in večino našega blaga izvozimo v Evropo od leta 2005.
Naši posebni priključki in kmetijske verige ustrezajo vsem težkim delovnim razmeram na kmetiji. Izdelani so iz zlitine, odporne proti obrabi, s premazom proti -koroziji in so združljivi s priključki K, F, CA po meri za kombajne, traktorje in balirke. Visoka natezna trdnost za daljšo življenjsko dobo, prilagodljiva OEM in ODM za globalne veletrgovce kmetijskih strojev.
Parameter
Večina naših strank OEM nam pošlje risbo in izdelali jo bomo po njihovi risbi. Risbo nam lahko pošljete tudi po e-pošti, nato pa vam bo naš inženir ponudil pomoč. Če ni risbe, je tudi vzorec OK. Katalog tudi OK.
Risbe in podatki o parametrih
V skladu z ASME B2g.18M jekleno varilno vlečno verigo, dodatki in zobnim profilom verižnika ter vlečno verigo, dodatki in verižnikom z varilno strukturo ISO 6971 lahko izbirate med številnimi vrstami dodatkov, ki jih je mogoče tudi prilagoditi in razviti glede na zahteve uporabnikov.
Struktura verige ukrivljenih plošč z risalno varilno strukturo je v bistvu enaka strukturi verige ukrivljenih plošč z inženirsko varilno strukturo. Tulec, privarjen z ukrivljeno ploščo, je ne{1}}okrogla posebna-oblikovana cev, zunanja krožna površina tulca je vpeta z zobnikom, ne-okrogla površina pa je skladna s smerjo teka verige, ki se uporablja za potiskanje ali strganje materialov.
Za proizvodnjo sta izbrana visoko{0}}kakovostno jeklo in napredna tehnologija. Posebno{1}}oblikovani deli tulcev so brezšivne jeklene cevi, oblikovane z natančnim vlečenjem, ki zagotavljajo natančno velikost tulca in dobro ujemanje z zobnikom ter uporabljajo napredno in učinkovito varilno posebno opremo za zanesljivo kakovost varjenja. Na izbiro sta dve vrsti izdelkov z različnimi indeksi natezne trdnosti.
Ukrivljena ploščata veriga z vlečno varjeno strukturo je veriga, ki se uporablja v vlečnem transporterju. Primerna je za transport velikih ali zloženih razsutih materialov.

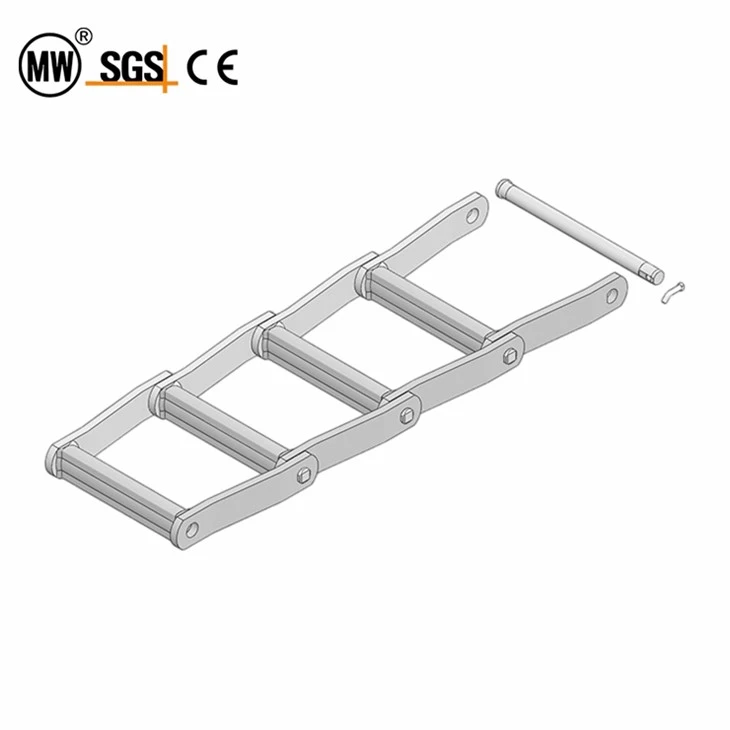

Varjene-jeklene-vlečne verige
| IS0 veriga št. |
Pitch | Bush A-A razdelek dolžina |
Bush A-A razdelek višina |
Širina med OZEK linkend |
Pin premer konec |
Širina čez OZEK linkend |
Širina med široko linkend |
Plošča globina |
| P | L1 | L2 | b1 min |
d1 maks |
b2 maks |
b3 min |
h2 maks |
|
| mm | mm | mm | mm | mm | mm | mm | mm | |
| WD102 | 127.0 | 31.7 | 39.1 | 162.0 | 19.13 | 197.1 | 197.6 | 38.12 |
| WD104 | 152.4 | 31.7 | 39.1 | 104.6 | 19.13 | 136.9 | 137.4 | 38.12 |
| WD110 | 152.4 | 31.7 | 39.1 | 228.6 | 19.13 | 263.9 | 264.4 | 38.12 |
| WD112 | 203.2 | 31.7 | 39.1 | 228.6 | 19.13 | 263.9 | 264.4 | 38.12 |
| WD113 | 152.4 | 33.2 | 39.1 | 228.6 | 22.30 | 270.2 | 270.7 | 38.12 |
| WD116 | 203.2 | 36.6 | 45.2 | 330.2 | 19.13 | 359.1 | 359.6 | 45.21 |
| WD118 | 203.2 | 44.5 | 51.8 | 336.5 | 22.30 | 378.2 | 378.7 | 51.80 |
| WD122 | 203.2 | 44.5 | 51.8 | 222.2 | 22.30 | 260.6 | 261.1 | 51.80 |
| WD480 | 203.2 | 44.5 | 51.8 | 282.4 | 22.30 | 324.1 | 324.6 | 51.80 |
| ISO veriga št. |
Dolžina žebljička | Debelina plošče | Natezna trdnost | ||
| L maks |
Lc maks |
T | Q min |
Q min |
|
| mm | mm | mm | kN/lbf Samo zatič utrjena |
kN/lbf Vsi deli utrjena |
|
| WD102 | 255.6 | 245.4 | 9.7 | 170/38217.0 | 245/55078.20 |
| WD104 | 188.0 | 181.4 | 9.7 | 170/38217.0 | 245/55078.20 |
| WD110 | 315.0 | 308.6 | 9.7 | 170/38217.0 | 245/55078.20 |
| WD112 | 315.0 | 308.6 | 9.7 | 170/38217.0 | 245/55078.20 |
| WD113 | 330.2 | 322.3 | 12.7 | 213/47884.3 | 253/56876.68 |
| WD116 | 410.4 | 405.9 | 9.7 | 245/55078.2 | 262/58899.90 |
| WD118 | 440.0 | 431.1 | 12.7 | 311/69915.6 | 351/78907.96 |
| WD122 | 324.2 | 314.5 | 12.7 | 311/69915.6 | 351/78907.96 |
| WD480 | 387.6 | 378.0 | 12.7 | 311/69915.6 | 351/78907.96 |

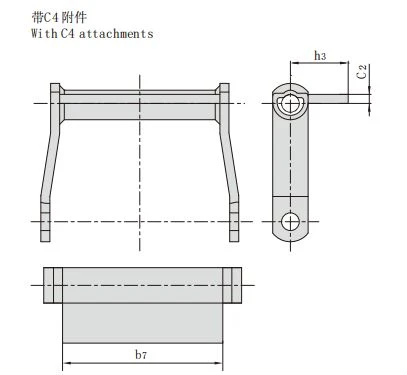

Varjene-jeklene-vlečne verige s priključki
| ISO veriga št. |
C2 | b7 maks |
h3 maks |
| mm | mm | mm | |
| WD102 | 9.7 | 197.1 | 62.0 |
| WD104 | 9.7 | 136.9 | 62.0 |
| WD110 | 9.7 | 263.9 | 62.0 |
| WD112 | 9.7 | 263.9 | 62.0 |
| WD116 | 9.7 | 359.2 | 68.1 |
| IS0 veriga št. |
C2 | b7 maks |
h3 maks |
| mm | mm | mm | |
| WD102 | 9.7 | 197.1 | 96.8 |
| WD104 | 9.7 | 136.9 | 96.8 |
| WD110 | 9.7 | 263.9 | 96.8 |
| WD112 | 9.7 | 263.9 | 96.8 |
| WD113 | 12.7 | 270.3 | 122.2 |
| WD116 | 9.7 | 359.2 | 125.5 |
| WD480 | 12.7 | 324.1 | 128.5 |
| ISO veriga št. |
C2 | b7 maks |
h3 maks |
| mm | mm | mm | |
| WD110 | 12.7 | 263.9 | 58.7 |
| WD113 | 12.7 | 270.3 | 58.7 |
| WD118 | 12.7 | 378.2 | 77.7 |
| WD480 | 12.7 | 324.1 | 77.7 |
| IS0 veriga št. |
C2 | h3 maks |
| mm | mm | |
| WD102 | 9.7 | 65.0 |
| WD104 | 9.7 | 65.0 |
| WD110 | 9.7 | 65.0 |
| WD112 | 9.7 | 65.0 |
| WD113 | 12.7 | 65.0 |
| WD116 | 9.7 | 77.7 |
| WD118 | 12.7 | 79.2 |
| WD480 | 12.7 | 84.1 |
| ISO veriga št. |
C2 | b7 maks |
h2 maks |
| mm | mm | mm | |
| WD102 | 9.7 | 365.3 | 39.6 |
| WD104 | 9.7 | 295.1 | 39.6 |
| WD110 | 9.7 | 434.8 | 39.6 |
| WD112 | 9.7 | 434.8 | 39.6 |
| WD113 | 9.7 | 434.8 | 39.6 |
| WD116 | 9.7 | 434.8 | 39.6 |
| WD118 | 9.7 | 561.8 | 46.0 |
| WD480 | 9.7 | 561.8 | 52.3 |
| veriga št. | h3 | b7 | T |
| mm | mm | mm | |
| WDH122F3 | 82.55 | 558.8 | 12.7 |
pogosta vprašanja
V: V katerih primerih se v glavnem uporabljajo varjene-jeklene-verige?
O: Sistemi za vlečni transport v rudnikih, cementarnah in kemičnih tovarnah.
V: Kako veriga zmanjša zagozdenje materiala med delovanjem?
O: Prostorna zasnova notranjega prostora preprečuje nalaganje ostankov v reže tečajev.
V: Kakšni so vaši plačilni pogoji?
O: T/T 30% kot depozit in 70% pred dostavo.
V: Če izdelka ne najdete na naši spletni strani, kaj boste storili?
O: Pošljite nam povpraševanje s slikami izdelkov in risbami po e-pošti ali na druge načine in preverili bomo.
