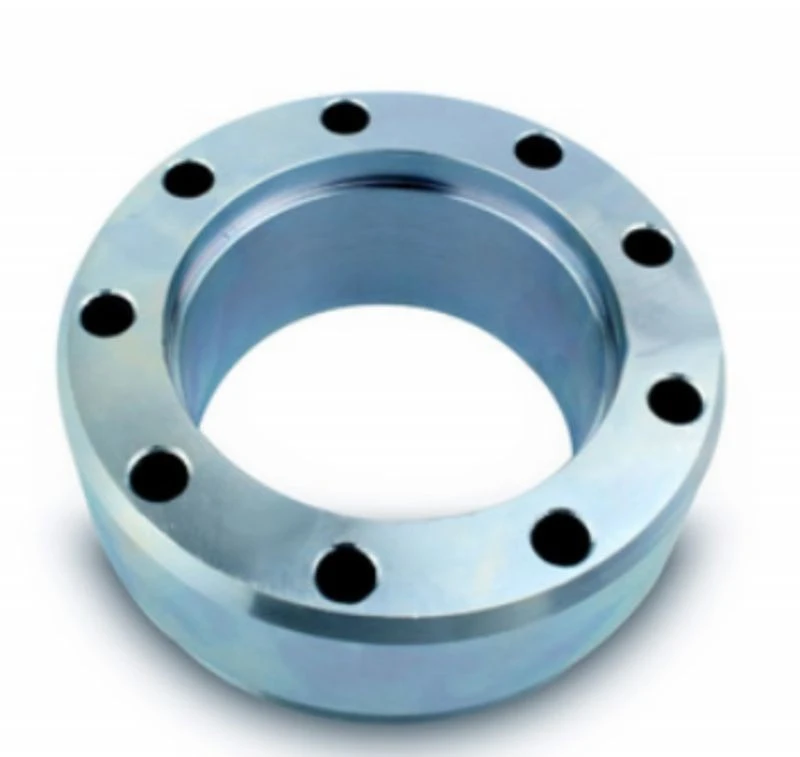

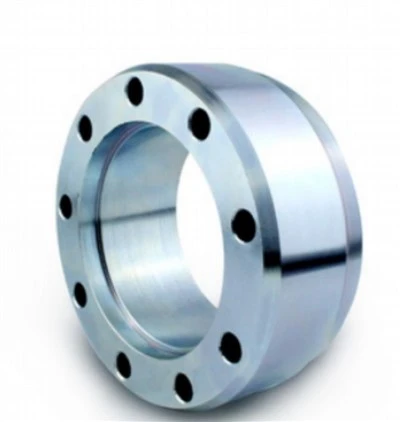

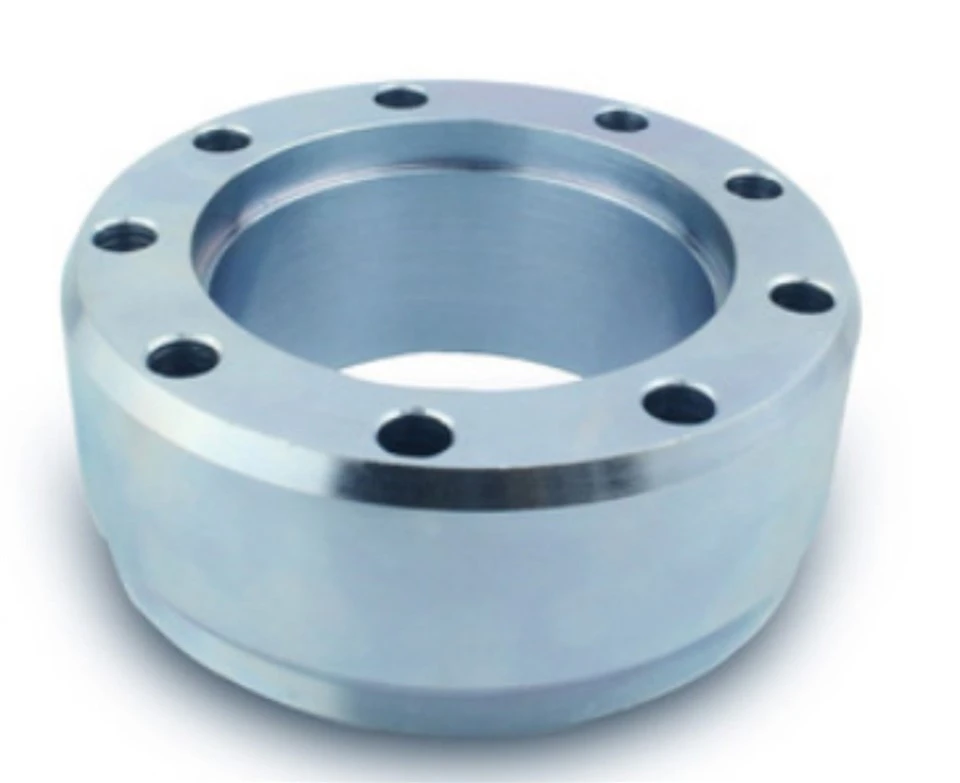

Jeklena pesta za razcepljene konične puše

Hangzhou Ocean Industry Co., Ltd. je eden vodilnih proizvajalcev in dobaviteljev jeklenih pest za deljene stožčaste puše na Kitajskem. Dobrodošli v veleprodajni prodaji trajnih industrijskih verig in delov za prenos moči, izdelanih na Kitajskem, tukaj iz naše tovarne. Vsi prilagojeni izdelki so visoke kakovosti in konkurenčne cene.



Poenostavite namestitve z visoko-kakovostnimi-pušami in pesti,-ki jih je enostavno namestiti-

Puše in pesta so na voljo v številnih različicah, ki ponujajo posebne prednosti v aplikacijah za prenos moči, od avtomobilske do izdelave papirja.

Naši izdelki so izdelani iz visoko{0}}kakovostnega jekla. Večina je prevlečenih s fosfatom-ali počrnjenih za izboljšanje odpornosti proti koroziji. Nudimo stožčaste puše, puše QD in puše brez ključev, kot tudi privarjene-in privijačene-pesta. Poleg tega naše puše SH vzdržijo velike obremenitve (za navor in aksialne sile) in ekstremne temperature.

Vse puše je enostavno namestiti in odstraniti z uporabo osnovnih orodij, tako da je vsakokratna namestitev minimalna. Dober primer so naše puše brez ključa FX, ki imajo 360-stopinjsko interferenčno prileganje. To omogoča preprosto pozicioniranje in montažo komponent brez potrebe po ključu.

Za začetek določanja izdelka kliknite gumb 'Spletni katalog' in v meniju izberite izdelek. Za puše SH kliknite ustrezni gumb.





Na voljo je širok razpon metričnih in imperialnih velikosti izvrtin

Izdelano iz visoko{0}}kakovostnega jekla

Enostavna namestitev in odstranitev z osnovnimi orodji





Privar-na pesta iz vrhunskega ogljikovega jekla

Fosfatna prevleka in črnjenje povečata odpornost proti koroziji

Puše SH prenesejo visoke navore in aksialne obremenitve ter izjemno vročino in mraz





Zvari-na pesta

CM Var-na material pesta: S45C

Hub Rel	Dolgčas		Glavne mere (mm)				kg
	Min	Maks	C	D	E	G
CM40	10	25	50	40	28	11.10	0.46
CM50	10	28	60	50.8	30	11.10	0.77
CM60	12	32	70	60	35	16.20	1.20
CM70	14	42	83	70	40	18.50	1.91
CM90	18	50	106	90	50	24.10	2.84
CM110	20	60	127	110	60	24.10	5.97
CM130	25	75	152	130	70	24.10	9.98
CM155	35	90	184	155	90	24.10	16.7



CM-FB Var-na izvrtino pesta

Hub Rel

Var-na izvrtino pesta

10

12

14

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

60

65

70

75

80

85

90

CM40FB

O

O

O

O

O

O

O

O

O

O

CM50FB

O

O

O

O

O

O

O

O

O

O

O

CM60FB

O

O

O

O

O

O

O

O

O

O

O

O

CM70FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CM90FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CM110FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CM130FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CM155FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

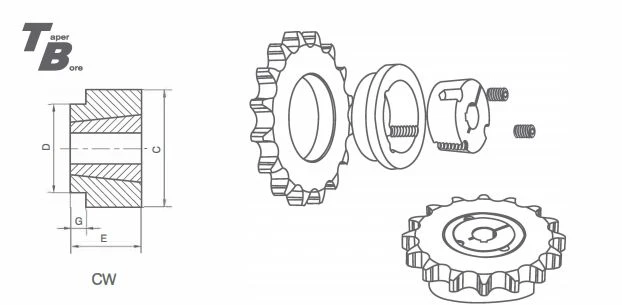

CW zvar-na material pesta: S45C

Hub Rel	grm št	Dolgčas		Glavne mere (mm)
		Min	Maks	C	D	E	G
CW1008	1008	10	25	60	50.8	22	11.10
CW1210	1210	12	32	70	60	25	11.10
CW1215	1215	12	32	70	60	38	16.20
CW1610	1610	14	42	83	70	25	18.50
CW1615	1615	14	42	83	70	38	24.10
CW2012	2012	18	50	106	90	32	24.10
CW2517	2517	20	60	127	110	45	24.10
CW3020	3020	25	75	152	130	51	24.10
CW3030	3030	25	75	152	130	76	24.10
CW3535	3535	35	90	184	155	89	24.10



CW zvar-na izvrtino puše pesta

Hub Rel

Bush

Izvrtina za pušo Waper

10

12

14

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

60

65

70

75

80

85

90

CW1008

1008

O

O

O

O

O

O

O

O

O

O

CW1210

1210

O

O

O

O

O

O

O

O

O

O

O

O

CW1215

1215

O

O

O

O

O

O

O

O

O

O

O

O

CW1610

1610

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CW1615

1615

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CW2012

2012

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CW2517

2517

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CW3020

3020

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CW3030

3030

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

CW3535

3535

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O



Tabela za mere CM, CW pesta za zakovicni spoj

CM vozlišča	CW vozlišča	h	H	n-M	M×L
CM40	-	16	20	4-M6	M6×15
CM50	CW1008	22	25	4-M6	M6×20
CM60	CW1210	25	30	6-M6	M6×22
CM70	CW1610	28	33	6-M6	M6×25
CM90	CW2012	35	40	6-M8	M8×35
CM110	CW2517	35	40	6-M10	M10×35
CM130	CW3020	35	40	6-M12	M12×40
CM150	CW3535	35	40	6-M16	M12×40



CM	CW	A	D	H
				06B	08B	10B	12B	16B	20B
40	-	50	40	5.8	3.9	2.0
50	1008	60	50	5.8	3.9	2.0
60	1210	70	60	10.9	9.0	7.1	5.1
70	1610	83	70	13.2	11.3	9.4	7.4	2.3
90	2012	106	90		16.9	15	13	7.9	5.6
110	2517	127	110		16.9	15	13	7.9	5.6
130	3020	152	130					7.9	5.6



Tabela za dimenzije Sb, ki se uporabljajo s pesti Sm/Sw

	SM70 SW1610	SM90 SW2012	SM110 SW2517	SM130 SW3020
A	130	140	175	211
B	102	121	146	181
D	70	90	110	130
n-M	4-9.5	6-9.5	6-11.5	6-13.5
06M	1.9	-	-	-
08B	-	3.9	11.3	-
10B	-	2.0	9.4	-
12B	-	-	7.4	-
16B	-	-	2.3	8.0
20B	-	-	-	5.6



Tabela za dimenzije vijakov

SM	JZ	MxL	n
70	1610	M8x25	4
90	2012	M8x30	6
110	2517	M10x45	6
130	3020	M12x50	6
	3030	M12x75	6
155	3535	M16x85	6



Enostavna namestitev Hubs SM



SM Enostavna namestitev Material pesta: S45C

Hub Rel	Vrtina d		Glavne mere (mm)					Luknja za vijak M×n
	Min	Ma×	A	B	D	E	G
SM70	14	42	130	102	70	40	7.2	M8×4
SM90	18	50	140	121	90	50	11.1	M8×6
SM110	20	60	175	146	110	60	18.5	M10×6
SM130	25	75	211	181	130	70	24.1	M12×6
SM155	35	90	241	215	155	90	24.1	M16×6

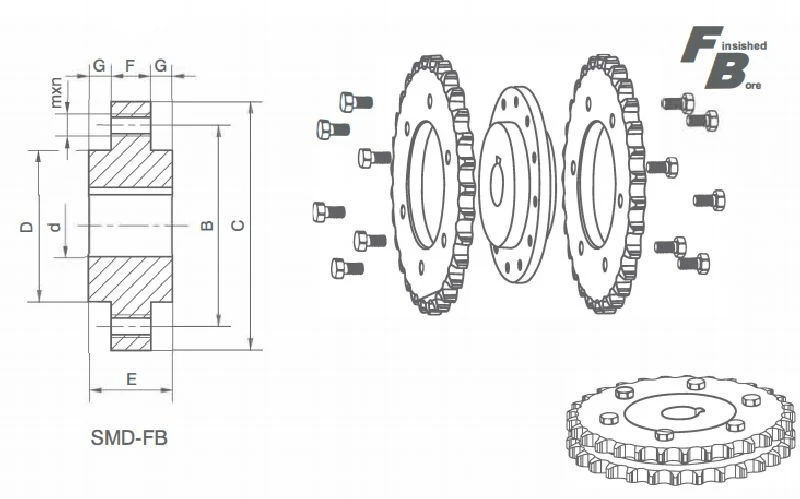

SM-FB Enostavna namestitev vozlišč

Hub Rel

Pesta Finslshed Bore

14

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

60

65

70

75

80

85

90

SM70FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SM90FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SM110FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SM130FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SM155FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

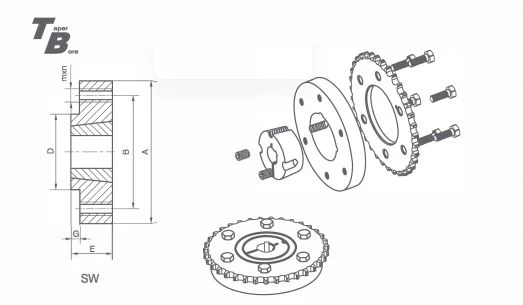

Enostavna namestitev Hubs SW



Zvar -na materialu pesta: S45C



Hub Rel	grm št	Glavne mere (mm)					Vijačna bala M×n
		A	B	D	E	G
SW1610	1610	130	102	70	25	7.2	M8×4
SW2012	2012	140	121	90	32	11.1	M8×6
SW2517	2517	175	146	110	45	18.5	M10×6
SW3020	3020	211	181	130	51	24.1	M12×6
SW3030	3030	211	181	130	75	24.1	M16×6
SW3535	3535	241	215	155	89	24.1	M16×6



SW Var-na pestah Stožčasta puša Izvrtina

Hub Rel

grm št

Izvrtina stožčaste puše

14

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

60

65

70

75

80

85

90

SW1610

1610

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SW2012

2012

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SW2517

2517

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SW3020

3020

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SW3030

3030

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SW3535

3535

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O



Podroben seznam utor za ključe, nastavnih vijakov za standardno izvrtino

Dolgčas	Utor za ključ W×D	Set Surews
10	3×1.4	M4
11-12	4×1.8	M4
14-16	5×2.3	M4
18-22	6×2.8	M5
24-30	8×3.3	M6
32-38	10×3.3	M8
40-42	12×3.3	M10
45-50	14×3.8	M12
55	16×4.3	M12
60-65	18×4.4	M16
70-75	20×4.9	M16
80-85	22×5.4	M16
90-95	25×5.4	M16



Končane vrtine

Dolgčas	CM40	CM50	CM60	CM70 SM70	CM90 SM90	CM110 SM110	CM130 SM130	CM155 SM155
10	●	●
12	●	●	●
14	●	●	●	●
16	●	●	●	●
18	●	●	●	●	●
20	●	●	●	●	●	●
22	●	●	●	●	●	●
24	●	●	●	●	●	●
25	●	●	●	●	●	●
28		●	●	●	●	●	●
30			●	●	●	●	●
32			●	●	●	●	●
35				●	●	●	●	●
38				●	●	●	●	●
40				●	●	●	●	●
42				●	●	●	●	●
45					●	●	●	●
48					●	●	●	●
50					●	●	●	●
55						●	●	●
60						●	●	●
65							●	●
70							●	●
75							●	●
80								●
85								●
90								●



Izvrtine za stožčasto pušo

Dolgčas	Stožčasta puša
	1610	2012	2517	3020	3030	3535
14	●
16	●
18	●	●
20	●	●	●
22	●	●	●
24	●	●	●
25	●	●	●	●	●
28	●	●	●	●	●
30	●	●	●	●	●
32	●	●	●	●	●
35	●	●	●	●	●	●
38	●	●	●	●	●	●
40	●	●	●	●	●	●
42	●	●	●	●	●	●
45		●	●	●	●	●
48		●	●	●	●	●
50		●	●	●	●	●
55			●	●	●	●
60			●	●	●	●
65				●	●	●
70				●	●	●
75				●	●	●
80						●
85						●
90						●

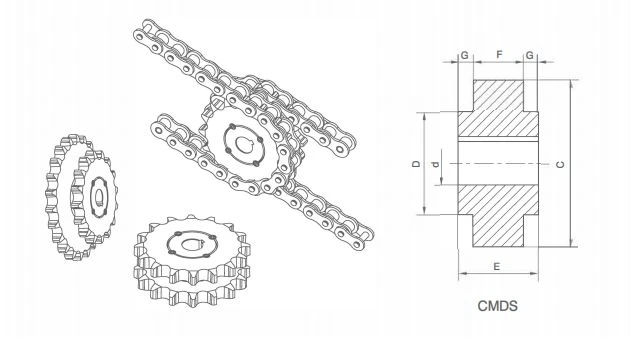

Privarite na pesto CMD



CMD Var-na pesta

Hub Rel	Zobnik št.	Vrtina d		Glavne mere (mm)					Kg
				C	D	G	E	F
		Min	Maks
CMD40	06B	10	25	50	40	5.2	15.4	5.0	0.2
	08B					7.1	214.0	6.8	0.3
	10B					9.0	25.5	7.5	0.38
	12B					11.0	30.3	8.3	0.43
CMD50	06B	10	28	60	50	5.2	15.4	5.0	0.3
	08B					7.1	21.0	6.8	0.45
	10B					9.0	25.5	7.5	0.55
	12B					11.0	30.3	8.3	0.65
CMD60	06B	12	32	70	60	5.2	15.4	5.0	0.45
	08B					7.1	21.0	6.8	0.6
	10B					9.0	25.5	7.5	0.75
	12B					11.0	30.3	8.3	0.91
	16B					16.0	47.7	15.7	1.4
CMD70	06B	14	42	83	70	5.2	15.4	5.0	0.62
	08B					7.1	21.0	6.8	0.85
	10B					9.0	25.5	7.5	1.0
	12B					11.0	30.3	8.3	1.25
	16B					16.0	47.7	15.7	1.95
	20B					18.4	54.6	17.8	2.2
CMD90	08B*	18	50	106	90	7.1	21.0	6.8	1.4
	10B					9.0	25.5	7.5	1.7
	12B					11.0	30.3	8.3	2.0
	16B					16.0	47.7	15.7	3.3
	20B					18.4	54.6	17.8	3.7
	24B					23.8	72.0	24.4	4.9
CMD110	08B*	20	60	127	110	7.1	21.0	6.8	2.1
	10B*					9.0	25.5	7.5	2.5
	12B*					11.0	30.3	8.3	29
	16B					16.0	47.7	15.7	4.6
	20B					18.4	54.6	17.8	5.2
	24B					23.8	72.0	24.4	7.0
CMD130	16B*	25	75	152	130	16.0	47.7	15.7	6.6
	20B*					18.4	54.6	17.8	7.6
	24B					23.8	72.0	24.4	10.2
CMD155	24B*	35	90	184	155	23.8	72.0	24.4	14.9



Enostavna namestitev Hubs SMD



SMD vozlišča za enostavno namestitev

Hub Rel	Zobnik št.	Dolgčas		Glavne mere (mm)						Luknja za vijak M×n	Kg ③
				C	B	D	G	E	F
		Min	Ma×
SMD70	06B	14	42	130	102	70	5.2	15.4	5.0	M8×8	1.5
	08B						7.1	21.0	6.8		2.1
SMD90	08B	18	50	140	121	90	7.1	20.0	6.8	M8×12	2.5
	10B						9.0	25.5	7.5		3.0
	12B						11.0	30.3	8.3		3.6
SMD110	10B	20 20	60 60	175 175	146 146	110 110	9.0 11.0	25.5 30.3	7.5 8.3	M10×12	4.5 5.5
	12B
	16B						16.0	47.7	15.7		8.6
	20B						18.4	54.6	17.8		9.8
SMD130	16B	25	75	211	181	130	16.0	17.7	15.7	M12×12	12.7
	20B						18.4	54.6	17.8		15.0
	24B						23.80	72.0	24.4		20.0
SMD155	24B	35	90	241	215	155	23.80	72.0	24.4	M16×12	25.5
	-						-	-	-		-



SMD-FB Enostavna namestitev Pesta Vrtina

Hub Rel

Pesta Finslshed Bore

14

16

18

19

20

22

24

25

28

30

32

35

38

40

42

45

48

50

55

60

65

70

75

80

85

90

SMD70FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SMD90FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SMD110FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SMD130FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

SMD155FB

O

O

O

O

O

O

O

O

O

O

O

O

O

O

O



Mere za obdelavo lukenj za zakovice

Zobniki
	Maks	Min	H	L
06B	M6	M6	10	8
08B	M6	M6	14	10
10B	M10	M6	18	15
12B	M10	M6	20	16
16B	M12	M8	30	25
20B	M12	M8	30	25
24B	M16	M10	35	30



Pogodba za pesta in zakovice

Vozlišča	n	Zobniki		L
		min	max	min	max
CMD40	4×2	06B	12B	8	-
CMD50	4×2	06B	12B	8	-
CMD60	6×2	06B	16B	8	25
CMD70	6×2	06B	20B	8	25
CMD90	6×2	08B	24B	10	30
CMD110	6×2	08B	24B	10	30
CMD130	6×2	16B	24B	24	30
CMD150	6×2	-	24B	-	30



Vozlišča	Zobniki	Luknja za vijak
		n	M×L
SMD70	06B	8	M8×15
	08B	8	M8×20
SMD90	08B	12	M8×20
	10B	12	M8×25
	12B	12	M8×30
SMD110	10B	12	M10×25
	12B	12	M10×30
	16B	12	M10×45
	20B	12	M10×50
SMD130	16B	12	M12×45
	20B	12	M12×50
	24B	12	M12×70
SMD150	24B	12	M16×70



Enostavna namestitev vozlišč CMDS

CMDS Var-na pesta

Hub Rel	Zobnik št.	Dolgčas		Glavne mere (mm)					Kg
				C	D	G	E	F
		Min	Maks
CMDS40	08B	10	25	50	40	7.1	31.0	16.8	0.30
	10B					9.0	36.5	18.5	0.38
	12B					11.0	45.0	23.0	0.43
CMDS50	08B	10	28	60	50	7.1	31.0	16.8	0.45
	10B					9.0	36.5	18.5	0.55
	12B					11.0	45.0	23.0	0.65
CMDS60	08B	12	32	70	60	7.1	31.0	16.8	0.60
	10B					9.0	36.5	18.5	0.75
	12B					11.0	45.0	23.0	0.91
	16B					16.0	63.5	31.5	1.40
CMDS70	08B	14	42	83	70	7.1	31.0	16.8	0.85
	10B					9.0	36.5	18.5	1.00
	12B					11.0	45.0	23.0	1.25
	16B					16.0	63.5	31.5	1.95
	20B					18.0	70.0	33.2	2.20
CMDS90	10B	18	50	106	90	9.0	36.5	18.5	1.70
	12B					11.0	45.0	23.0	2.00
	16B					16.0	63.5	31.5	3.30
	20B					18.4	70.0	33.2	3.70
CMDS110	16B	20	60	127	110	16.0	63.5	31.5	4.60
	20B					18.4	70.0	33.2	5.20
CMDS130	20B	25	75	152	130	18.4	70.0	33.2	6.60

Priljubljena oznake: jeklena pesta za deljene stožčaste puše, Kitajska jeklena pesta za deljene konične puše proizvajalci, dobavitelji, tovarna
